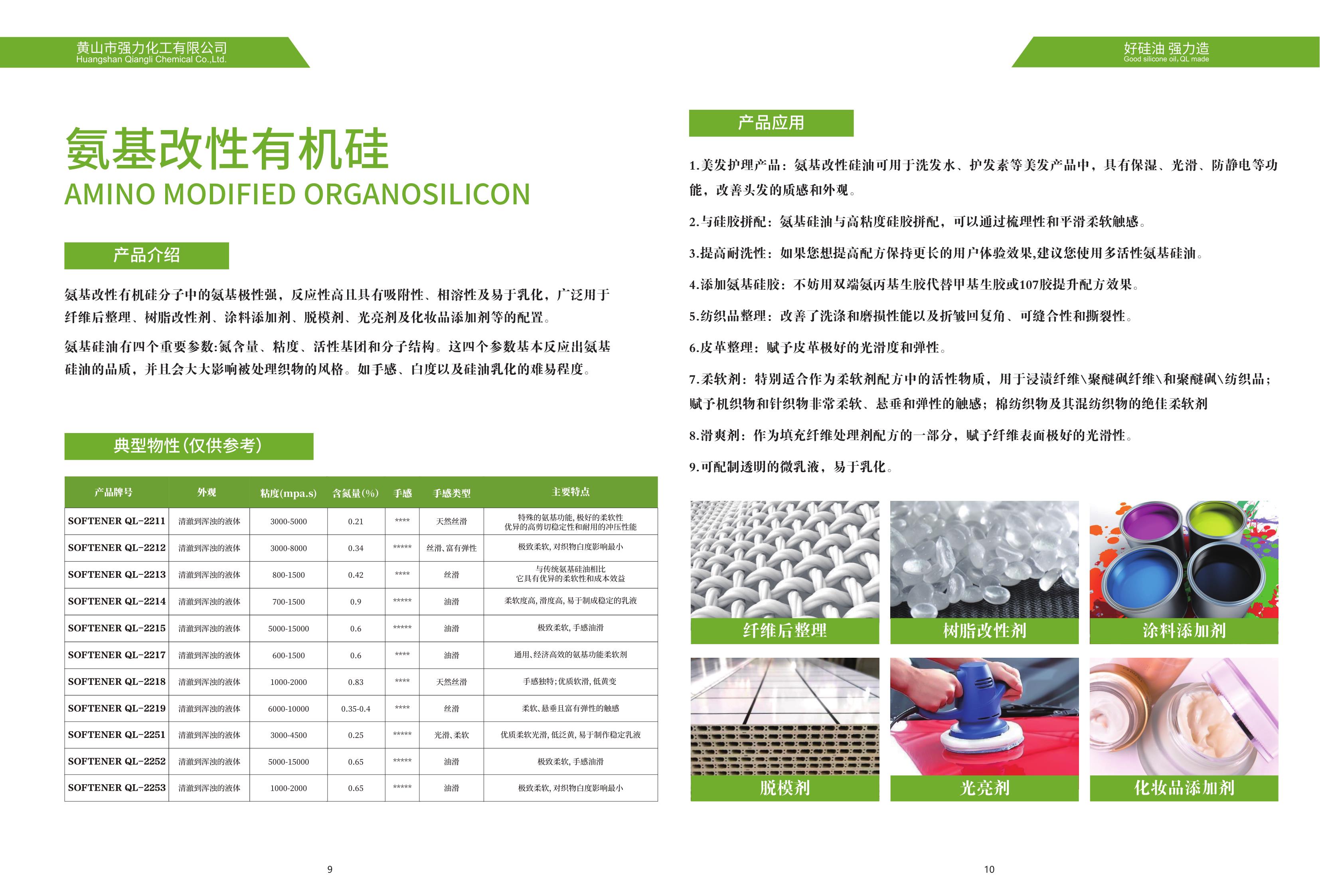

氨基硅油是專門用于紡織品柔軟整理劑的基本成份。它具有最佳的吸附性、相容性及易乳化性。使用混合器或均質機，氨基硅油容易被適當?shù)谋砻婊钚詣┤榛煞€(wěn)定、透明的微乳液。它可以單獨使用，也可以與其它有機硅或有機柔軟劑組合成為特殊的柔軟整理劑，適用於各種紡織品的柔軟整理。

      氨基硅油加入乳化劑后制成的乳液，常用作纖維織物處理劑，顯著地提高柔軟性、防皺性、彈性和抗撕裂強度。還用于器械、家具的拋光劑、紙張?zhí)幚韯?、涂層防凍劑及金屬的防銹、防蝕劑。此外，氨基硅油還可以做發(fā)油、發(fā)蠟等美發(fā)用品的配合劑，使頭發(fā)柔軟富有光澤。

      那關于氨基硅油的選擇，小編認為可以從以下多個方面闡述。

      一、結構

      聚硅氧烷為易扭曲的螺旋形支鏈結構，可繞主鏈只有旋轉，因而主鏈十分柔順，這就決定了聚硅氧烷可成為織物優(yōu)良的柔軟劑。
      氨基改性聚硅氧烷中氨基的高極性，使其可與纖維中的羥基、羧基、氰基、酯基、酰胺基等相互作用，形成牢固的吸附和取向，從而降低纖維間的摩擦系數(shù)，使之滑爽和柔軟。
      氨基硅油作用機理：氨基硅油的結構特征可用三個重要參數(shù)表征，即氨值、粘度及反應性。它基本反映了氨基硅油的品質，并影響處理后織物的性能。

      二、氨值

      氨基硅油賦予織物的各種性能都是聚合物中氨基所帶來的的。
      氨基含量可由氨基表示。氨基含量越高，氨值就越高，整理織物手感越柔軟、也會更加的平滑。這是因為氨基官能團的增加，對織物的親和力增加，從而賦予織物柔軟平滑的手感。
      但是，氨基中的活潑氫易于氧化形成發(fā)色團，造成織物的泛黃或稍帶黃光。在同樣氨基的情況下，顯然隨氨基含量（或氨值）的增加，氧化的幾率增加，泛黃現(xiàn)象嚴重。
      當然，如果降低氨基中活潑氫的氧化程度，則可減少泛黃現(xiàn)象。為此，就有各種氨基的改性產物，如仲氨基改性、叔氨基改性等。
      同時它還影響其它性能，例如手感，白度，吸水性，易去污性等等，常規(guī)氨基硅油在手感上要由于伯氨和仲氨，略遜于叔氨改性氨基硅油，但是在白度，吸水性和易去污性能上都有較大的劣勢。
      隨著氨值的增加，氨基硅油分子的極性增加，從而為氨基硅油的乳化提供了有利的先決條件，可制成微乳液。乳化劑的選擇則愈乳液中粒徑的大小和分布以及氨值有關。

      粘度和聚合物分子量及分子量分布有關。
      粘度越大，氨基硅油的分子量越大，在織物表面的成膜性越好，手感越柔軟，平滑性越好；但由于過大的分子量，其滲透性就會變得很差，尤其對強捻緊密織物及強捻細旦織物，氨基硅油難以滲入纖維內部，影響織物性能。
      粘度過大，還會更加難以制備穩(wěn)定的微乳液。在調整產品時，一般不能只選擇提高或者降低氨值來調節(jié)手感，需要氨值和粘度一起進行改變。
      通常氨值低，必須粘度高，以平衡織物的柔軟性能。滑爽的手感需要高粘度的氨基改性硅油。
      在柔軟整理烘焙時，一些氨基硅油交聯(lián)成膜，從而增大了分子量，因此，氨基硅油初始分子量與最終織物上成膜的氨基硅油分子量不同。
      由此，同樣的氨基硅油在不同的工藝條件下加工。最終產品的滑爽性可能有較大差異。
      另一方面，低粘度的氨基硅油也可通過加交聯(lián)劑或調整烘焙溫度來改善織物的手感。
      低粘度氨基硅油滲透性好，再通過交聯(lián)劑和工藝優(yōu)化，則可綜合高、低粘度氨基硅油的優(yōu)點。
      氨基硅油的分子量分布對產品性能的影響可能更大。
      織物整理后低分子量的氨基硅油滲入纖維內部，而高分質量則分布于纖維外表面，使纖維內外均被氨基硅油所包裹，賦予織物豐滿、柔軟和滑爽的手感，但帶來的問題可能是分子量差異過大，影響微乳液穩(wěn)定及乳化條件選擇。

      四、反應性

      具有反應性的氨基硅油，處理時具有交聯(lián)性，提高交聯(lián)程度，有助于增加織物的滑爽感、柔軟度和豐滿性，尤其對彈性提高更為明顯。
      如在側鏈上引入羥基，就可提高這方面的性能。若分子側鏈中不含有羥基，而端基為羥基用于毛類纖維的話，還可增加吸附性；若端基為甲基，可用于棉織物；端基為甲氧基可用于合纖織物。

      五、PH值

      一般氨基硅油微乳液PH值控制在4~6左右，此時乳液粒子間產生斥力而阻止粒子聚集，有利于微乳液形成。
      非離子型表面活性劑作乳化劑時，通常加酸形成乳液。然而微乳液中酸的加入將影響微乳的離子性。
      當PH值為7時，乳液呈非離子性；PH值<7時，呈陽離子性，PH值越小，
      陽荷性越強 ,此時增加對纖維的吸附性。
      但酸與氨基硅油形成季銨鹽，這種季銨鹽在加工時易受堿性物或電解質及硬水影響，從而影響微乳液的穩(wěn)定，出現(xiàn)漂油、粘輥等現(xiàn)象。
