1、油性質(zhì)的變化
1.1 過率變化

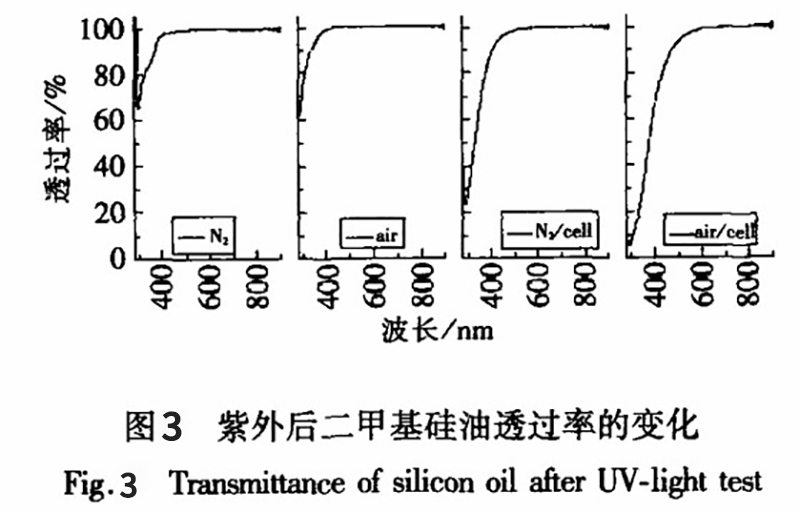

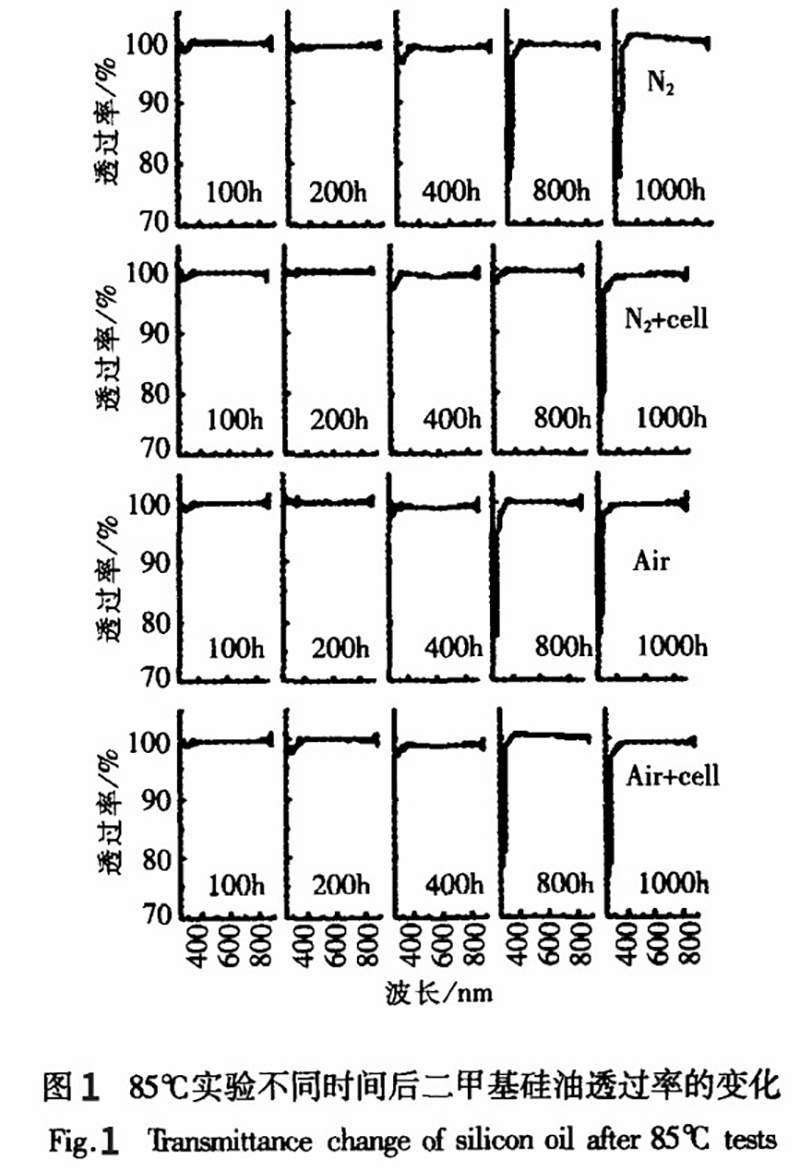

1)85℃中以實(shí)驗(yàn)前硅油為參比液,各實(shí)驗(yàn)后硅油為測(cè)試液,得到以下光譜透過率曲線。實(shí)驗(yàn)時(shí)間大于 800h 的硅油在300nm及以下波段透過率急劇下降。在考察時(shí)間內(nèi)由于硅電池對(duì)于400nm以前的光譜不響應(yīng),所以液浸于硅油中的硅電池人射光沒有削減。由于320nm 之前光譜透過率降低即液體的吸收增加,所以減少了入射到電池上的無效光,從而降低電池溫度。對(duì)于多結(jié)聚光電池光譜響應(yīng)范圍擴(kuò)展到 300~1800nm,用此液體液浸可能會(huì)造成微量的入射光損失。
實(shí)驗(yàn)后二甲基硅油特征峰的位置形狀都沒有變化,尤其是指紋區(qū)(指紋區(qū)為 1300~650cmˉ1),該區(qū)域出現(xiàn)的譜帶主要是單鍵,各種化合物在結(jié)構(gòu)上的微小差異在指紋區(qū)都會(huì)得到反映的吸收峰幾乎重合,只是強(qiáng)度稍有不同,這是測(cè)試時(shí)加入樣品量不同造成的。圖中實(shí)驗(yàn)后3500cmˉ1附近的凸峰是測(cè)試時(shí)制作壓片的 KBr 沒有完全干燥而引入的雜峰,2300cmˉ1附近的峰是Si-H特征峰應(yīng)該是硅油和 KBr 中微量水形成的。所以,由紅外光譜圖實(shí)驗(yàn)硅油的微觀分子結(jié)構(gòu)均未改變。
1.3 電池特性變化
電池電性能測(cè)試

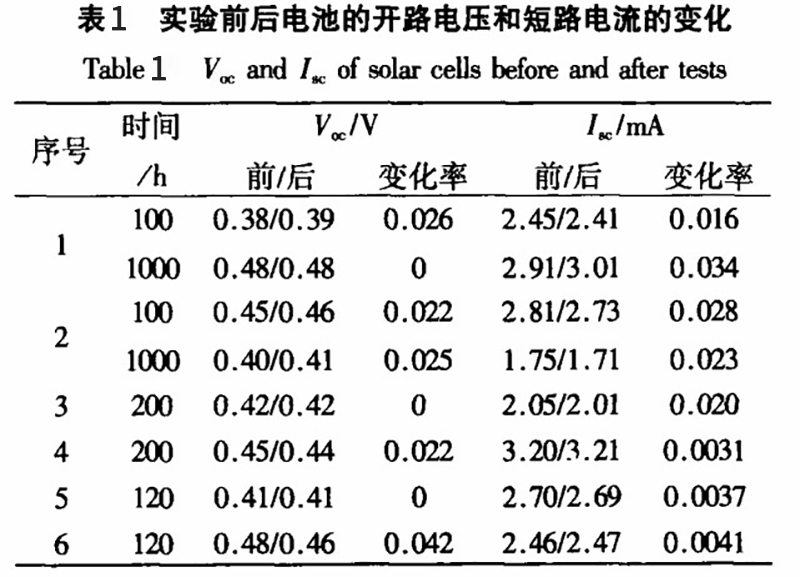

如圖給出了實(shí)驗(yàn)前后液浸電池電性能的變化。實(shí)驗(yàn)前后電池開路電壓和短路電流變化無規(guī)律且幅度都很小,計(jì)算得V最大相對(duì)變化率為0.0421,最大相對(duì)變化率為0.034,可見實(shí)驗(yàn)對(duì)電池的開路電壓和短路電流幾乎沒有影響,或者說影響很小還不能精確檢測(cè)??紤]到可能的測(cè)試誤差,可認(rèn)為經(jīng)過以上實(shí)驗(yàn)硅電池的電性能沒有衰降。這是因?yàn)楣栌偷幕瘜W(xué)性質(zhì)穩(wěn)定,熱穩(wěn)定性也較好,同時(shí)硅太陽電池本身也具有很好的物理化學(xué)穩(wěn)定性,所以在本文所用實(shí)驗(yàn)條件下電池性能沒有明顯改變。
2、理論分材
從兩方面對(duì)二甲基硅油耐候性的實(shí)驗(yàn)結(jié)果進(jìn)行解析,其一是物質(zhì)具有的官能團(tuán)結(jié)構(gòu),其二是物質(zhì)具有的化學(xué)鍵的鍵能。
硅油中沒有活潑基團(tuán),所以化學(xué)性質(zhì)很穩(wěn)定,沒有生色團(tuán)(在紫外和可見光區(qū)產(chǎn)生吸收帶的基團(tuán)為生色團(tuán),簡(jiǎn)單的生色團(tuán)由雙鍵或叁鍵體系組成)和助色團(tuán)(本身沒有生色功能,但當(dāng)與生色團(tuán)相連時(shí),就會(huì)發(fā)生n一π共軛作用,增強(qiáng)生色團(tuán)的生色能力,使生色團(tuán)吸收波長向長波方向移動(dòng)且吸收強(qiáng)度增加,如一0H、一0R、一NH,、一-NHR、一X 等),所以在紫外可見光區(qū)無吸收。實(shí)驗(yàn)后硅油中也無生色團(tuán)和助色團(tuán)產(chǎn)生,因此實(shí)驗(yàn)后硅油透過率降低的很少,且這部分降低很可能是電池表面物質(zhì)的微量溶解造成的,而不是硅油本身的問題。
一般鍵能越高,化學(xué)穩(wěn)定性越高。二甲基硅油具有優(yōu)良的耐氧化穩(wěn)定性和耐氣候老化性從結(jié)構(gòu)上分析是這樣的:因 Si和0的電負(fù)性(Si:1.74,O:3.50)差別大,故Si-O鍵能較大,Si-O接近離子鍵與SiO2,組成的巖石結(jié)構(gòu)類似這是作為 Si-O-Si鏈的聚有機(jī)硅氧烷具有較好熱穩(wěn)定性的重要原因之一,且硅油分子中無雙鍵,故不易被氧化遇氧和熱穩(wěn)定。實(shí)驗(yàn)中,硅油都表現(xiàn)出了良好的耐受性。
3、結(jié)論
二甲基硅油是一種適合于液浸法冷卻聚光系統(tǒng)的冷卻介質(zhì)。通過高溫 85℃,150℃實(shí)驗(yàn)紫外實(shí)驗(yàn)以及溫度紫外耦合實(shí)驗(yàn)考察了發(fā)現(xiàn):硅油具有優(yōu)良的耐候性,實(shí)驗(yàn)后透過率降低很小且集中在紫外區(qū);性質(zhì)穩(wěn)定極不容易發(fā)生化學(xué)反應(yīng);經(jīng)過硅油液浸的硅電池電性能沒有明顯衰降,只是電池表面析出了少量物質(zhì)。
